Aislamiento acústico en cubierta de edificio exclusivo en Madrid
Pantallas acústicas modulares para extractores y climatización en cubierta de edificio emblemático.
El reto

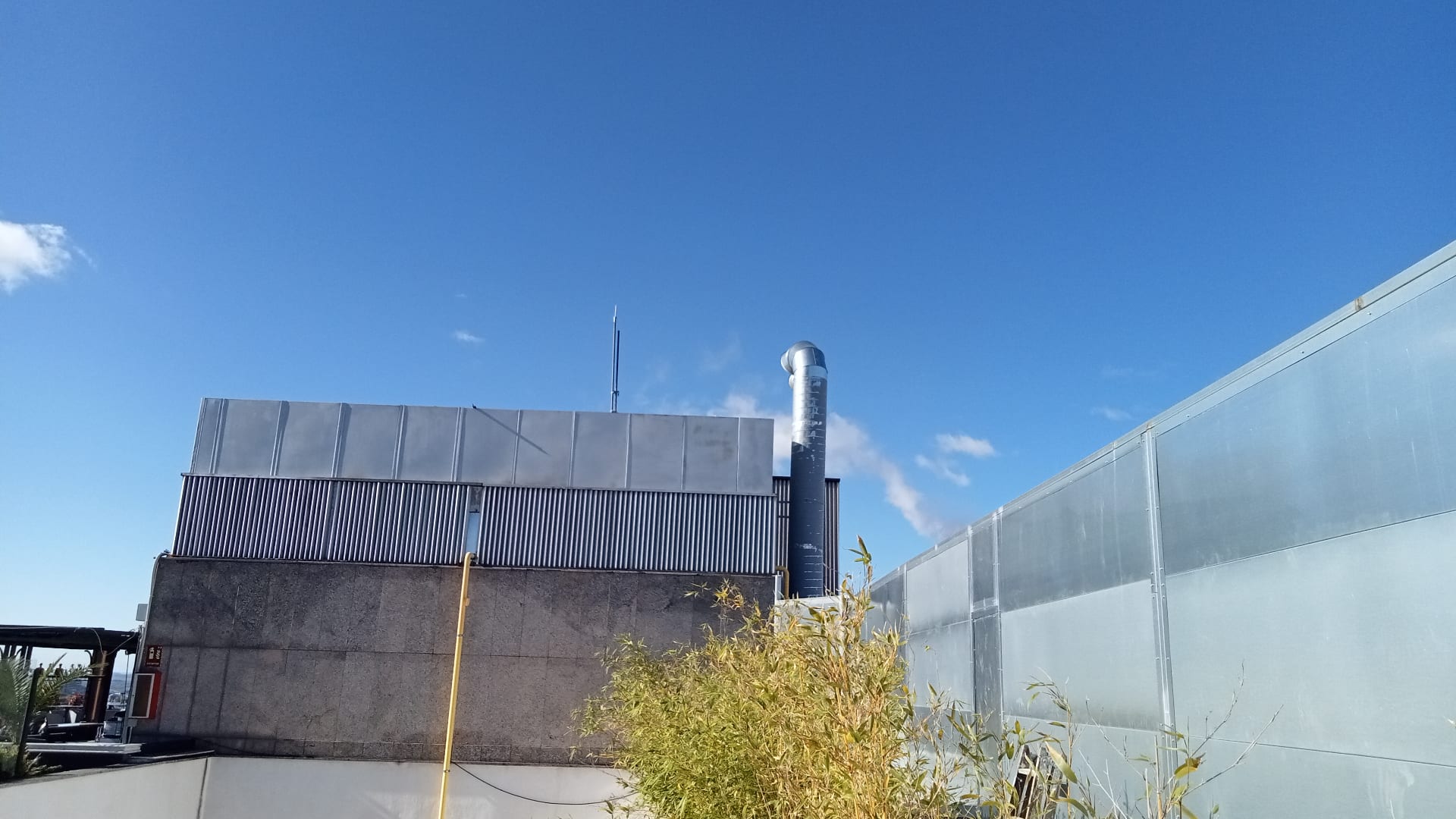

SNA Consultoría Acústica abordó la definición y diseño de medidas correctoras de aislamiento acústico en la cubierta de un edificio emblemático de Madrid, con el objetivo de reducir el ruido generado por extractores de cocina y maquinaria de climatización situados en planta superior.
La intervención estuvo orientada a minimizar la transmisión sonora hacia las viviendas ubicadas en plantas inferiores, prestando especial atención a la componente de baja frecuencia característica de este tipo de instalaciones. El proyecto se diseñó para garantizar el cumplimiento de la Ordenanza de Protección contra la Contaminación Acústica y Térmica del Ayuntamiento de Madrid (OPCAT, 2011).
La solución

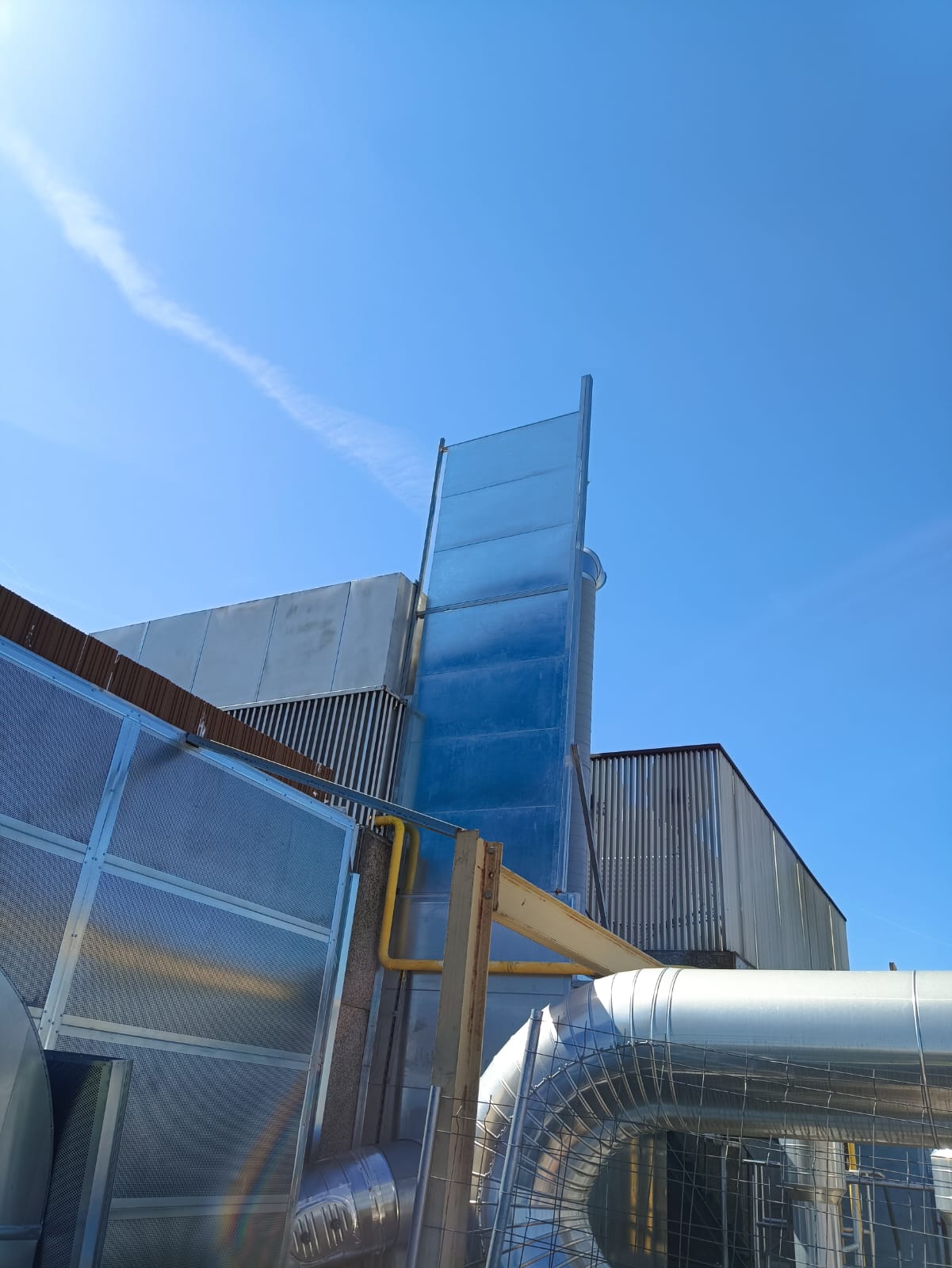

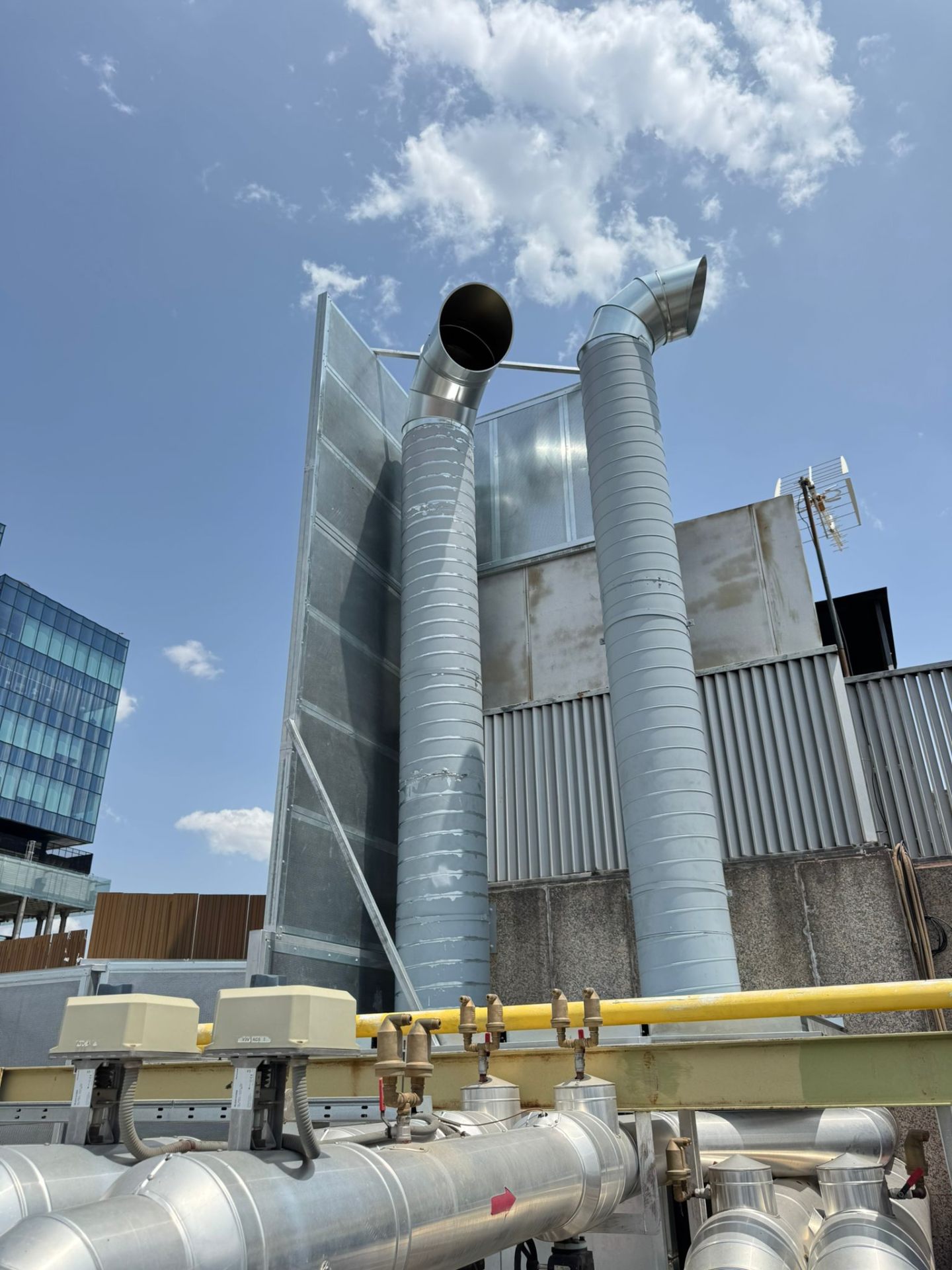

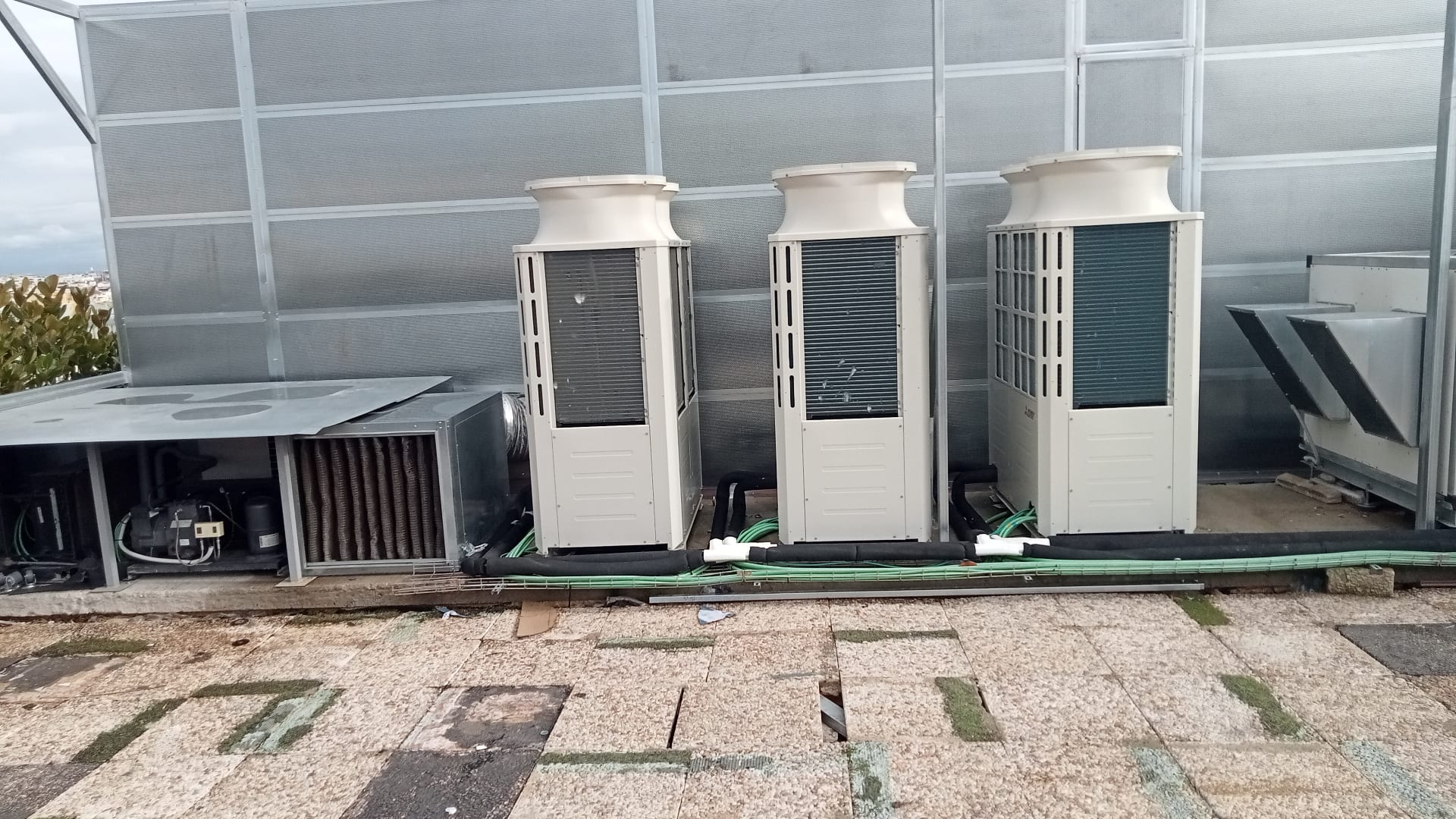

La solución consistió en la ejecución de apantallamientos acústicos modulares de alto rendimiento. Para los extractores de cocina se diseñó una pantalla en configuración en "L", optimizada para interceptar la propagación directa del ruido hacia los receptores más sensibles. En el caso de la maquinaria de climatización, se ejecutó una pantalla de mayor desarrollo longitudinal, cubriendo el frente principal de las unidades y manteniendo registros practicables que garantizan la accesibilidad para mantenimiento.

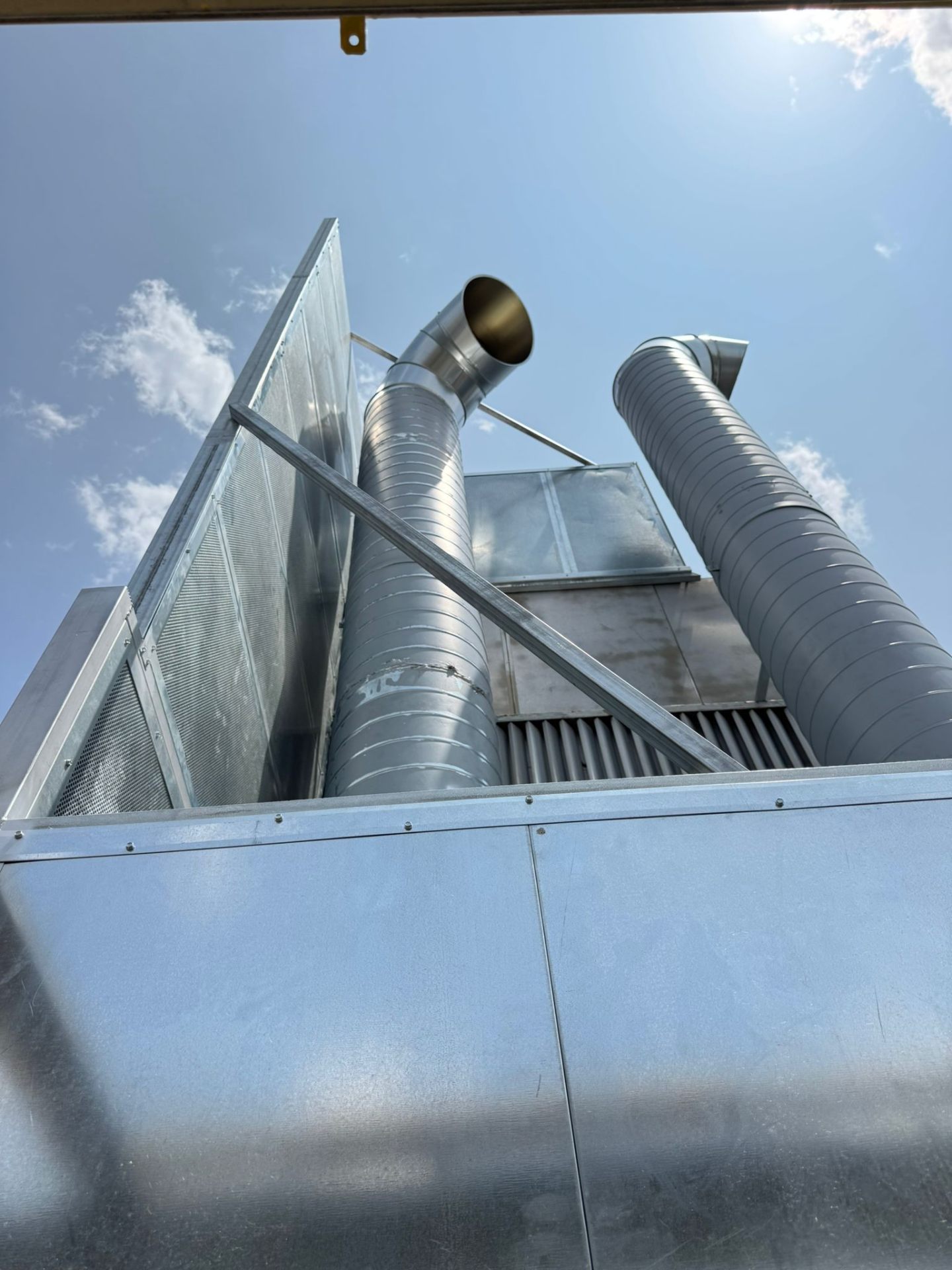

Los sistemas se construyeron mediante paneles multicapa desmontables de alto aislamiento y absorción acústica, compuestos por chapa de acero galvanizado, núcleo de lana de roca de alta densidad y acabado interior perforado para optimizar el rendimiento absorbente. La estructura se rigidizó mediante perfiles metálicos y anclajes específicos, asegurando estabilidad frente a viento y evitando vibraciones o resonancias indeseadas.
El resultado

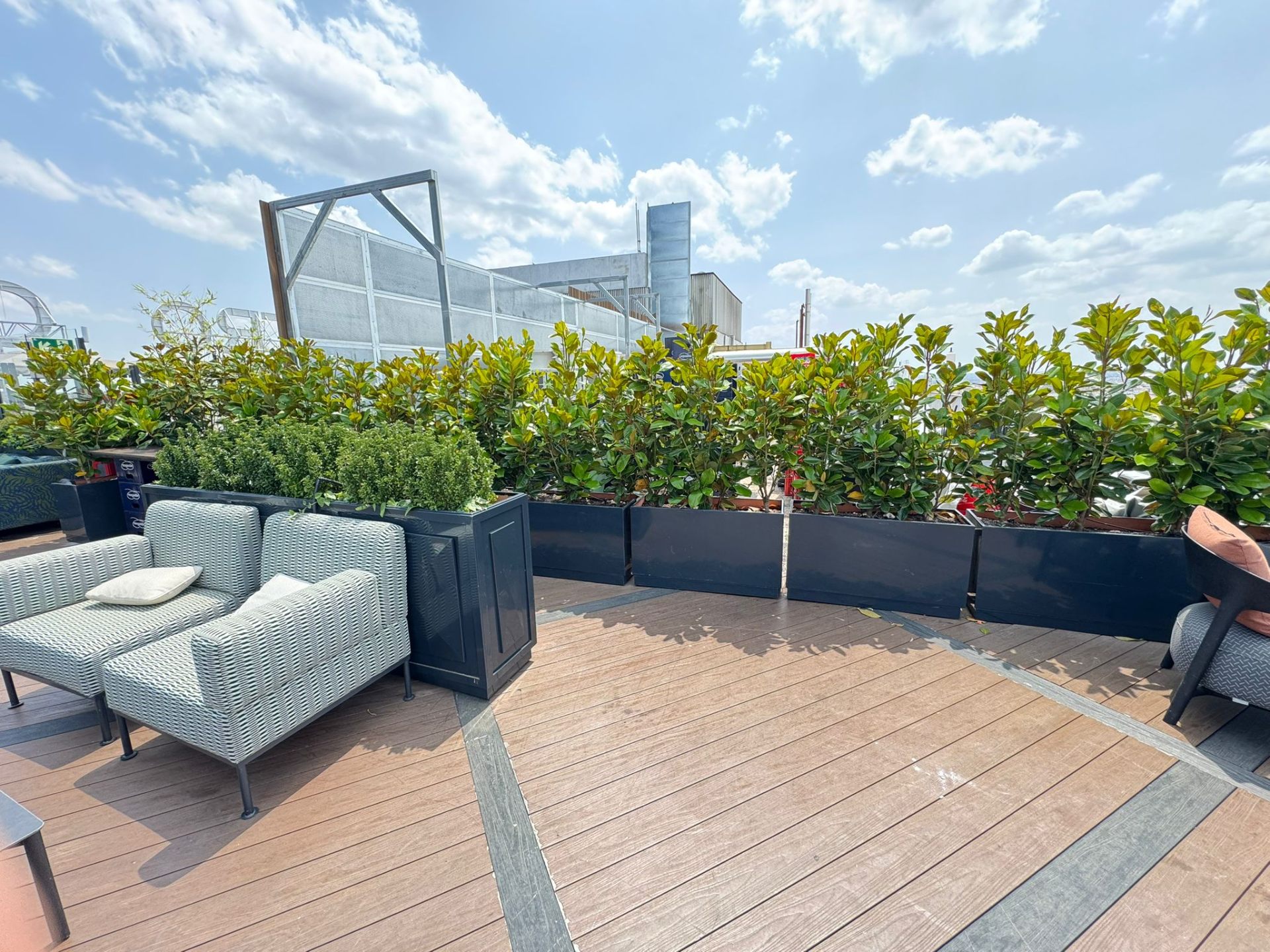

El resultado fue una solución técnicamente eficaz, estructuralmente segura y plenamente integrada en el entorno urbano, compatibilizando instalaciones técnicas en cubierta con la protección acústica de uso residencial de alta exigencia en cumplimiento de la normativa municipal vigente.
