Central Térmica de Ciclo Combinado, Castejón
Cerramiento acústico de alto rendimiento sobre caldera HRSG con desacoplamiento estructural completo.
El reto
El objetivo prioritario de la actuación fue corregir los niveles de inmisión acústica en el entorno de la Central Térmica de Ciclo Combinado de Castejón, concretamente en las proximidades del Grupo 1 y, de manera especial, en la zona de la Caldera de Recuperación (HRSG), identificada como uno de los principales focos contribuyentes a la superación de límites en receptores sensibles del entorno.
Las evaluaciones acústicas previas evidenciaron una mayor incidencia durante el periodo nocturno, debido a la reducción del ruido de fondo, mayores exigencias normativas y condiciones de propagación más desfavorables. La actuación se diseñó para garantizar el cumplimiento de la Ley 37/2003 del Ruido y de la normativa foral aplicable en la Comunidad Foral de Navarra.
La solución

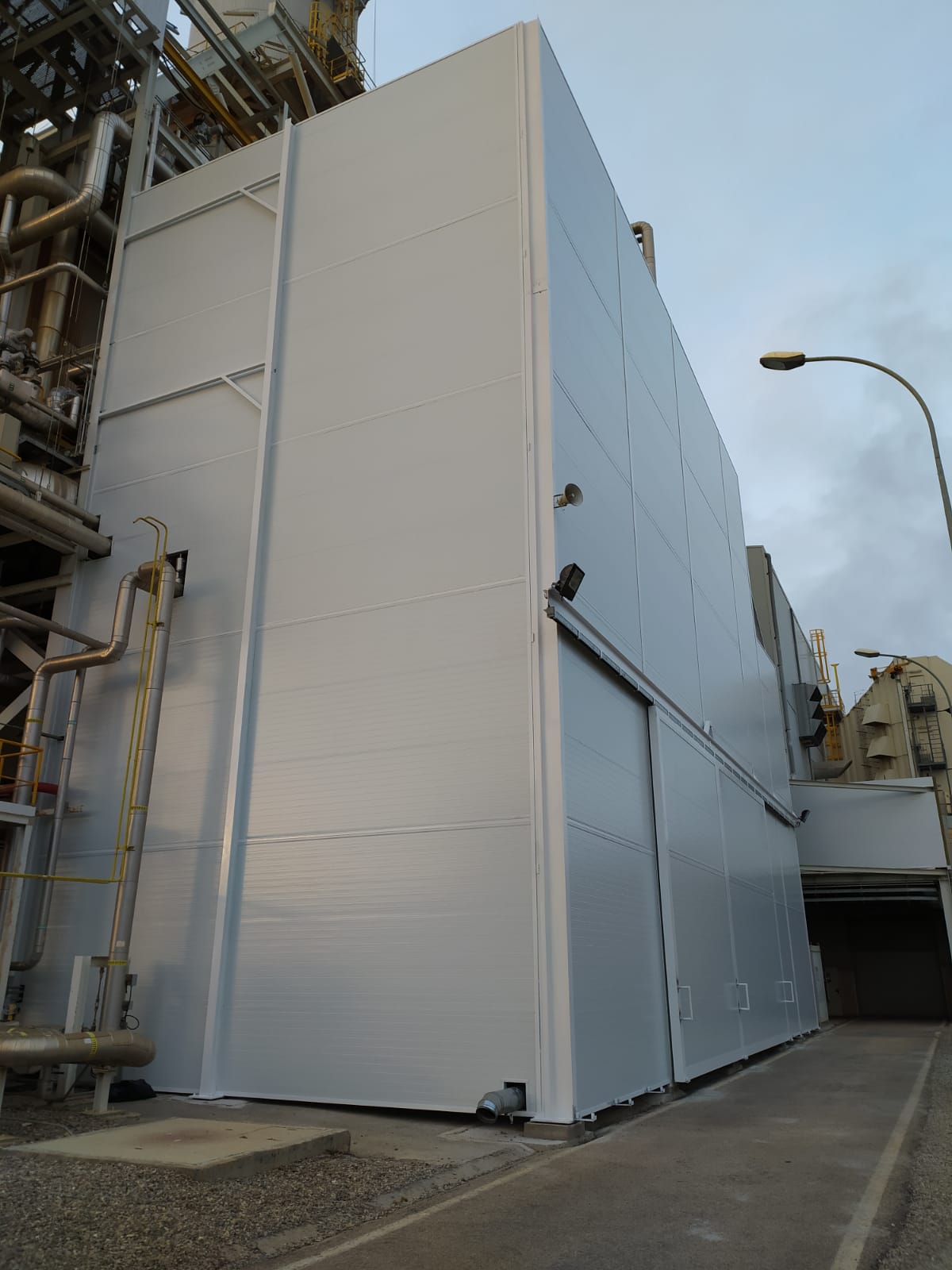

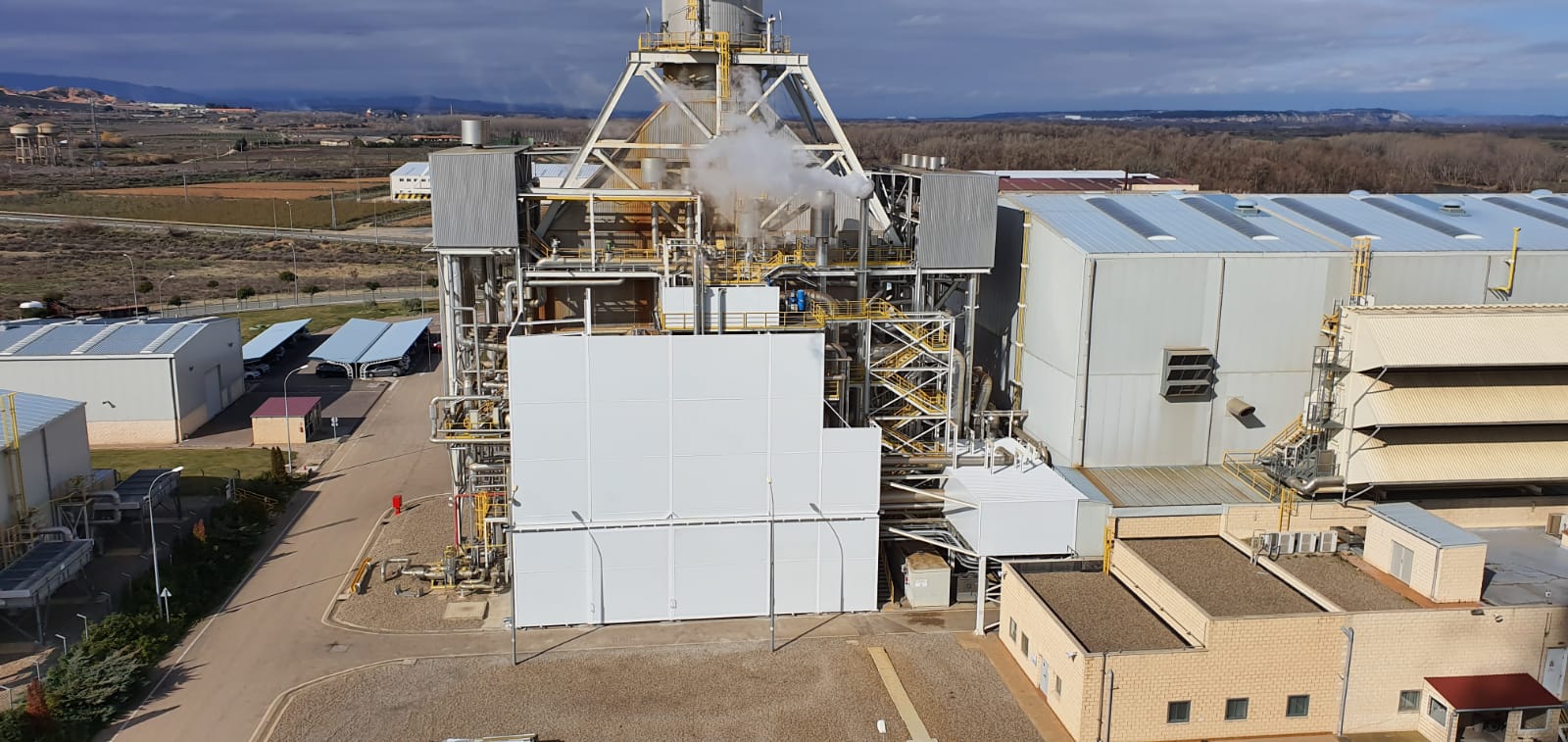

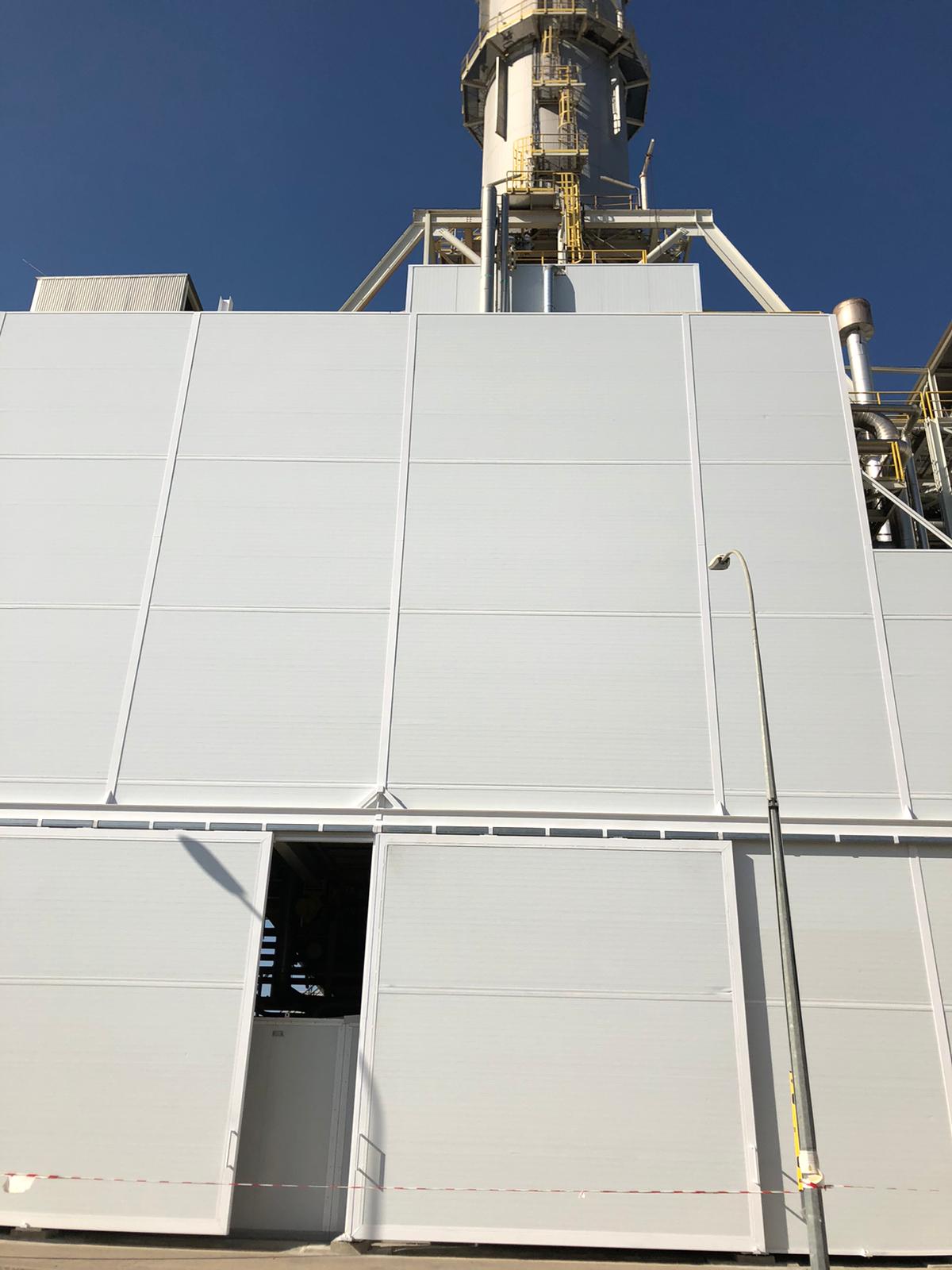

La solución adoptada consistió en la ejecución de un cerramiento acústico perimetral sobre la zona de caldera, compuesto por paneles modulares multicapa de alto aislamiento (chapa de acero + absorbente interior + barrera acústica + chapa perforada), con un índice estimado Rw ≥ 35–40 dB. El sistema incorporó tratamiento absorbente interior para reducir la reverberación, puertas acústicas estancas y sellado específico en encuentros e instalaciones.
Especial relevancia tuvo el diseño del desacoplamiento estructural. El cerramiento se ancló elásticamente mediante apoyos antivibratorios y láminas resilientes en todos los puntos de contacto, evitando la transmisión sólida del ruido. Asimismo, se ejecutaron nuevas zapatas de cimentación para soportar la estructura metálica, diseñadas con un sistema de amortiguación perimetral continuo mediante elastómeros de alta durabilidad y rigidez dinámica controlada.
El resultado
Este sistema permitió reducir la transmisión estructural, evitar puentes acústicos y minimizar posibles amplificaciones por resonancia, garantizando la eficacia a largo plazo en un entorno industrial exterior de alta exigencia. Se logró el cumplimiento pleno de la normativa tanto estatal como foral, eliminando las superaciones especialmente críticas durante el periodo nocturno.
